中空旋转平台在机器人领域的应用

一、什么是中空旋转平台？

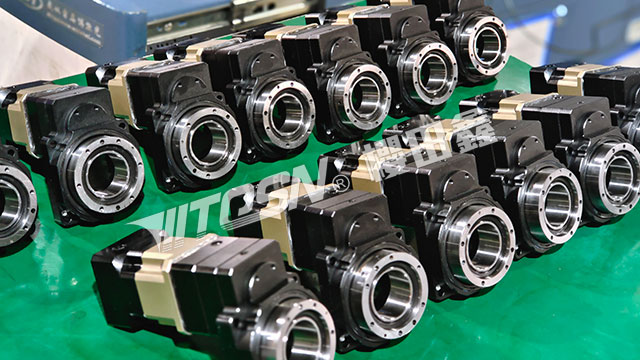

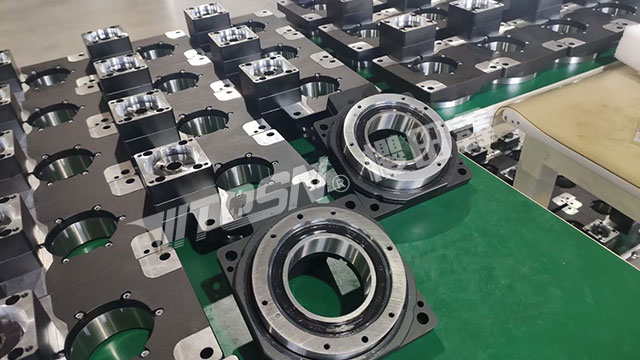

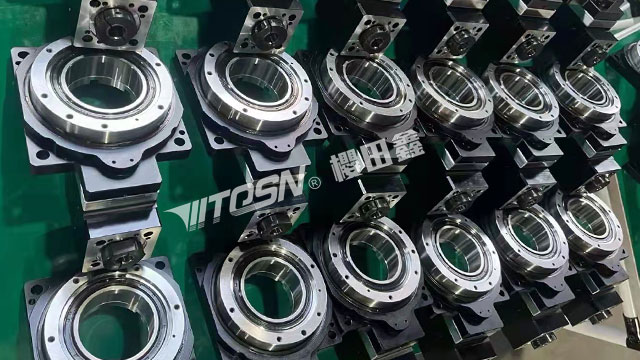

首先，简单了解一下中空旋转平台是什么。它是一种集成了伺服电机、高精度减速机（通常是行星减速机或谐波减速机）和轴承的“一体化”回转运动机构。其最显著的特征是中心有一个通孔，即“中空”结构。

这种设计带来了两大核心优势：

    1.高精度与高刚性：通过消除传统传动结构（如联轴器）的背隙，实现了极高的重复定位精度和扭转刚性。

    2.中空结构：为管线、线缆、激光束、气体等提供了贯穿的通道。

二、中空旋转平台在机器人领域的核心应用

凭借上述优势，中空旋转平台在机器人，尤其是工业机器人和精密自动化设备中得到了广泛应用。

1. 机器人关节

这是最直接的应用。中空旋转平台可以直接作为机器人的腰部回转基座、肩部关节或腕部关节。

    优势：

        1.布线简洁：机器人的电机线、编码器线、气动管路、传感器线等都可以从平台的中心孔穿过，避免了外部布线在旋转时可能产生的缠绕、磨损和拉扯问题，大大提高了机器人的可靠性和使用寿命。

        2.结构紧凑：一体化设计节省了空间，使机器人结构更加紧凑、美观。

        3.运动控制精准：高刚性和零背隙确保了机器人末端执行器的定位精度和运动稳定性。

2. 多轴机器人/龙门架系统中的第四、五、六轴

在三轴直角坐标机器人或龙门架上，需要添加旋转和翻转自由度来实现更复杂的操作。中空旋转平台是构建这些附加轴的理想选择。

    应用场景：

        1.焊接机器人：作为焊枪的翻转和旋转轴，中空结构可以用于穿过焊枪电缆和送丝管。

        2.涂胶/喷涂机器人：作为喷枪或点胶阀的旋转轴，管线从中穿过，实现无干涉的360度旋转。

        3.检测与视觉系统：作为视觉相机或传感器的旋转平台，线缆从中穿过，保证相机在连续旋转时不会出现线缆缠绕。

3. 末端执行器

机器人的末端工具直接与工件接触，中空旋转平台可以作为末端执行器的一部分。

    应用场景：

        1.精密装配：用于旋转和定位精密零件，如螺丝拧紧、精密插件等。真空吸盘的气管可以从中心孔穿过。

        2.分拣与搬运：作为吸取或抓取机构的旋转单元，实现工件在搬运过程中的精准角度调整。

        3.激光加工/打标：将激光振镜安装在中空旋转平台上，激光束可以从中心孔无遮挡地通过，实现工件大范围的激光加工。

4. 旋转工作台与定位夹具

在自动化生产线或工作站中，中空旋转平台可以作为机器人的辅助设备。

    应用场景：

        1.双站或多站操作：机器人固定，中空旋转平台作为工作台，承载工件进行旋转定位，使一台机器人可以服务多个工位。

        2.线缆/管线管理：工作台旋转时，工件所需的电、气信号等管线可以从平台中心穿过，保持工作区域整洁。

        3.视觉检测站：工件在旋转平台上被机器人放置后，平台可带动工件旋转，配合固定的视觉系统进行多角度检测。

三、中空旋转平台带来的核心价值总结

   1. 解决线缆缠绕难题：这是其最核心的价值之一，极大地提升了设备运行的可靠性和自动化程度。

   2.提升空间利用率：中空一体化设计使机器结构更加紧凑，特别适用于空间受限的场合。

   3. 保证高精度与高刚性：直接驱动和高刚性结构确保了机器人末端的高重复定位精度和快速响应能力，减少振动。

   4.简化设计与安装：用户无需单独选型、组装电机、减速机和轴承，降低了设计难度和装配时间。

   5.延长设备寿命：通过保护管线免受磨损，减少了因线路故障导致的停机时间。

具体案例举例

    A机器人：其Z轴（上下运动轴）经常采用中空结构，使得真空管路或线缆可以贯穿整个手臂，直达末端执行器。

    六轴关节机器人：其腕部关节使用中空旋转平台，可以让焊枪、夹具或喷枪的管线从机器人“手臂”内部穿过，实现近乎无限的旋转而不缠绕。

    B并联机器人：在拾放应用中，其中轴有时会采用中空设计，用于穿过真空吸盘的气管。

结论

总而言之，中空旋转平台已经成为现代机器人，特别是高精度、高可靠性、高集成度的工业机器人不可或缺的核心部件。它完美地解决了机器人运动中的管线管理这一经典难题，同时提供了卓越的运动性能，是推动机器人技术向更先进、更智能方向发展的关键技术支持之一。
