中空旋转平台介绍与测评

中空旋转平台是一种高精度、高刚性的旋转运动装置，广泛应用于工业自动化领域，其核心优势在于中空结构设计，便于管线集成，同时结合精密传动系统实现高效旋转控制。以下从结构原理、性能特点、应用场景等方面详细说明：

一、结构原理

中空旋转平台的核心结构包括：

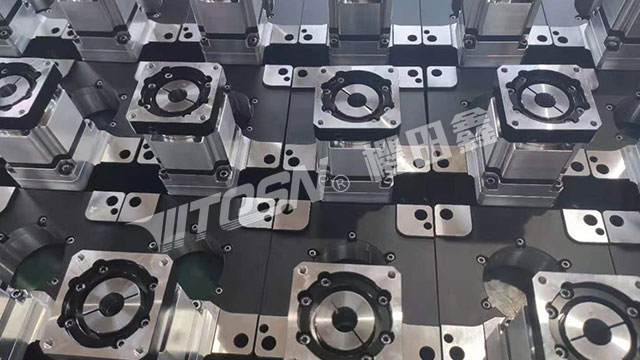

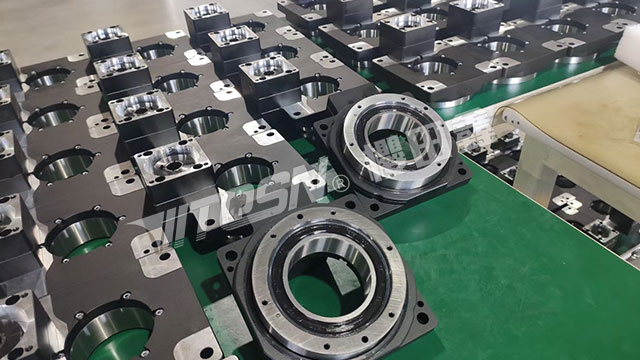

•     ‌中空转盘‌：平台中心为空心设计，允许气管、电线等管线直接穿过，简化设备布局。

•     ‌支撑系统‌：采用交叉滚子轴承，滚子呈90度交错排列，通过预紧力设计提升刚性，可承受径向、轴向及倾覆力矩，刚性约为传统轴承的5-10倍。

•     ‌传动机制‌：通常采用单级螺旋齿轮或行星齿轮减速系统，电机（伺服或步进）带动小齿轮驱动大齿轮，实现减速增扭；齿轮精度达5级以下，通过调整中心距控制间隙，确保高重复定位精度。

例如，组装过程涉及轴承与齿轮涂润滑脂连接主体外壳、冲压机装配及端盖固定等步骤，整体结构紧凑且耐用

二、性能特点

•     ‌高精度‌：重复定位精度可达±5弧秒（约±0.00796度），远高于旋转气缸（±1-2度），适用于精密定位场景。




•     ‌高刚性‌：交叉滚子轴承设计使其能承受多向负载，稳定性优于传统减速机构。




•     ‌灵活性‌：支持定制法兰接口，可适配任意品牌伺服或步进电机，输入轴设计包括同轴式、旁轴式等，满足不同空间需求。




•     ‌性价比优势‌：成本显著低于DD马达（后者需上万元），但精度和负载能力优于凸轮分割器，在两者间取得平衡。

三、应用场景

中空旋转平台适用于：

•     ‌自动化产线‌：如数控分度装置、旋转工作台及夹具连接，简化机构设计。




•     ‌精密加工‌：激光雕刻机、对位机构中的旋转轴，确保高重复精度。




•     ‌机器人领域‌：轻载机械手关节或医疗设备，支撑高速平稳运动。

此外，其噪音在高速旋转时（如3000转）较明显，需根据工况优化选型。

四、与其他设备对比

设备类型                  精度                      成本                  适用场景

中空旋转平台          ±5弧秒                  中等                  高精度、中负载 旋转控制

DD马达                  ±0.5弧秒                高昂                  超高精度、重负载场景

凸轮分割器             固定工位                较低                  低成本、简单分度需求

旋转气缸                ±1-2度                   低                     低精度、非连续控制场合

五、选型建议

•     ‌型号匹配‌：常见尺寸包括60型（配50-100W电机）、200型（配750W电机）、280型（配1.5-3kW电机），根据负载扭矩和减速比需求选择。

•     ‌使用要点‌：优先搭配伺服电机以发挥高精度优势；高负载场合需加行星减速器，最大适配100速比。
