樱田鑫凸轮分割器助力提升工效

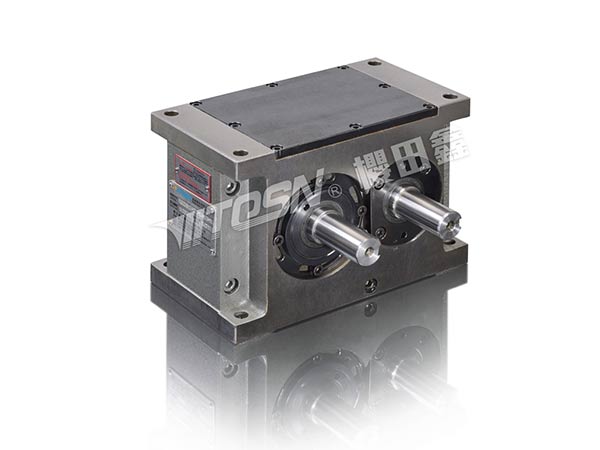

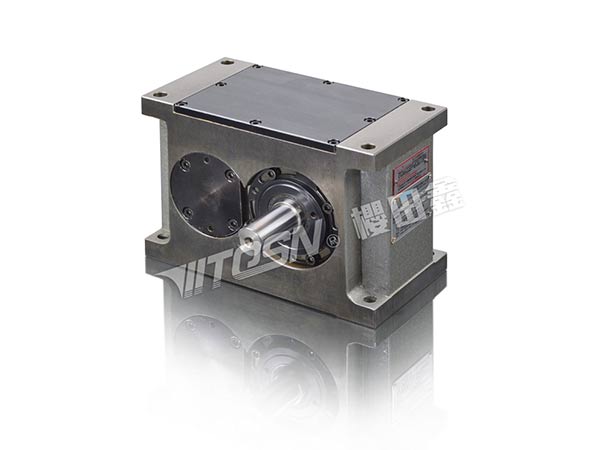

PU平板共轭凸轮型分割器

1、内含二片固定在入力轴的板型凸轮以及随凸轮传动的滚子转塔出力轴;

2、此分割器有平行共轭凸轮的机构设计,藉由接合于入力轴上的二片板形凸轮转动而传动滚子转塔旋转而达成出力轴分度的功能;

3、适合供给节距较大的输送带传动或用于停留时间较长的间歇分度;

4、另有三片式重负荷型式,更适合一些快速且长节距的输送,并且停留时间亦比二片式长。

在线咨询

服务热线:400-687-8610

产品型号

Product model

分割器规格(轴间距/mm)50606580100125150175225250320400
适配电机功率(kw)0.12/0.150.12/0.150.12/0.150.12/0.150.12/0.150.2/0.370.37/0.750.75/1.51.5/2.22.2/3.03.0/4.04.0
分割数1,2,3,4,5,6,8
摇摆角度(deg)15,30,45
入力轴转速(rpm)0-300(依实际负载而定,特殊要求请另行告知)
安装面VW1-6六面任意安装(在选购时需注明安装面,以免影响注油孔的位置)
图纸下载

运动类型

TYPE OF MOTION

  • 升降摇摆、分度型

    升降摇摆、分度型

    当摇摆传动机构运作时,等速度的旋转输入轴使输出轴向前和向后旋转,并是平面下降。输出轴在摆动时可设定在旋转行程的中心点停动,也可以根据设定的旋转角度和升降行程。

  • 间歇停止型

    间歇停止型

    停顿、转位、停顿、转位,转位分度器作间歇性分度回转运动。通常输入轴转一周,输出轴完成一个工位,即1个停顿+1个转位。

  • 左右摇摆型

    左右摇摆型

    由输入轴作连续和一致的回转,而输出轴作往返式摆动运动的驱动装置。当转位驱动器正处于转位或停顿位置时,相对应的摆动驱动器也正好处于摆动或上下的位置,这样可以实现同步,以完成一整套动作,可用于搬运工件。

  • 任意停止型

    任意停止型

    连续驱动器可视为运转最平稳的减速机。特别适用于对转动要求平滑、输出扭距高且不发生任何驱动损失或无效行程的机械装置。连续驱动器可用于要求多相转位、自由转位或确定最终点的驱动装置上。
