凸轮分割器怎么实现精准间歇运动

凸轮分割器实现精准间歇运动的核心在于其特殊的“凸轮+分度盘”机械结构设计。这是一种将连续旋转运动转换为精确间歇步进运动的高精度装置。

以下是其实现精准间歇运动的工作原理和关键要素的详细说明：

一、核心工作原理：共轭凸轮与分度盘的啮合

  1.  基本构成：

• 入力凸轮（输入轴）：通常是一个轮廓精密加工的共轭凸轮（由一片主凸轮和一片回凸轮组成，或是一个立体沟槽凸轮）。




• 出力转塔（输出轴）：上面装有分度盘，盘沿圆周均匀分布着若干个滚子（从动件）。




•  箱体：提供高刚性支撑，确保对心精度。

   2. 运动循环（一个分度周期）：

        分度期（驱动期）：

•  入力轴连续旋转，带动共轭凸轮转动。




•  凸轮的轮廓曲线（通常为改良正弦、梯形等加速度曲线）开始推动分度盘上的滚子。




•  通过凸轮曲线与滚子的线接触（或面接触），将凸轮的旋转运动转化为分度盘的精确、平稳的旋转运动。




•  在此期间，输出轴转动一定的角度（如90°、120°等，取决于分度数）。

        停止期（静止期）：

•   凸轮继续旋转，但进入其“基圆”部分（轮廓半径恒定）。




•   此时，凸轮与滚子保持接触，但没有径向推力。




•   同时，共轭凸轮的设计使得多个滚子被“夹持”在凸轮的两个曲面之间，产生自锁效应（力学锁紧），分度盘被完全固定，无法转动。




•   输出轴保持绝对静止，为工艺操作（如加工、装配、检测）提供稳定时间。

二、实现“精准”和“高可靠性”的关键技术与设计

   1. 高精度共轭凸轮曲线设计

        使用改良正弦、改良梯形、五次多项式等特定曲线。这些曲线经过优化，能保证滚子在运动开始和结束时速度、加速度为零，实现平滑启动和停止，极大减小冲击和振动。

        曲线的精度直接决定了分度运动的平稳性和定位精度。

   2. 共轭凸轮与多点滚子啮合系统

        共轭设计：主凸轮负责驱动，回凸轮在分度期和停止期都始终与对应的滚子接触。这种设计消除了反向间隙，提供了刚性极高的传动。

        多点啮合：在停止期，通常有2-3个或更多的滚子同时被两个凸轮曲面夹紧，形成力学上的过定位。这提供了极大的扭转刚性，能抵抗外部的冲击和负载波动，确保在停止期绝无晃动。

   3. 中心距预紧与高精度制造

        采用心轴式或法兰式结构，通过精密加工和装配，确保入力轴与出力轴的中心距恒定且精确。

        所有关键部件（凸轮、分度盘、滚子、轴承）都经过磨削或超精加工，达到微米级精度，并将累积误差降至最低。

   4. 刚性箱体与精密轴承

        高强度箱体为整个系统提供稳固的基础，防止变形。

        使用大尺寸、高刚性的交叉滚子轴承或圆锥滚子轴承支撑出力转塔，既能承受径向力，也能承受轴向力，确保回转中心的稳定。

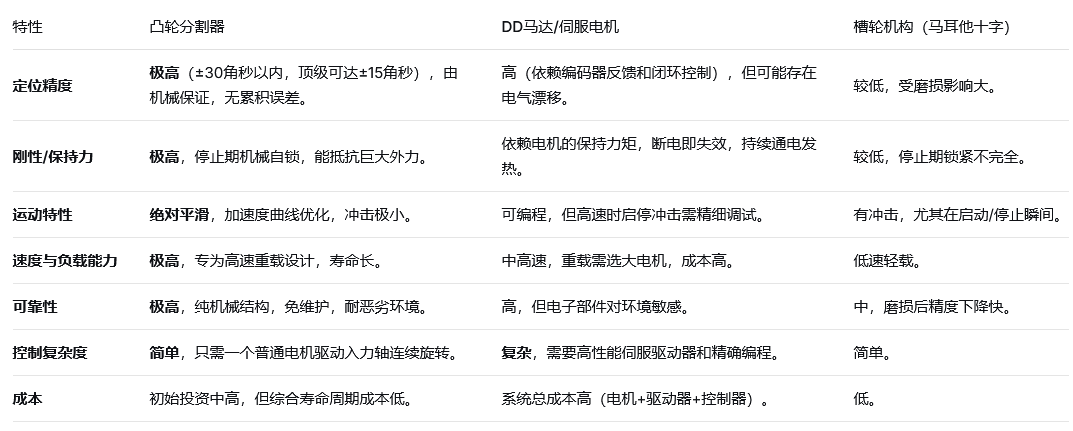

三、与其它间歇机构（如DD马达、步进/伺服+槽轮）的对比

四、典型应用场景

正是由于上述无可比拟的精度、刚性和可靠性，凸轮分割器被广泛应用于：

•     高速自动化装配线（如灌装、包装、电子元件组装）




•     多工位加工中心（如冲压、铆接、焊接、点胶）




•     精密检测和分选设备




•     印刷机械（如丝印、模切）




•     制药和食品包装机械

总结

凸轮分割器实现精准间歇运动的本质是：通过精密加工的共轭凸轮曲线，将连续的旋转输入，强制转化为严格遵循预定运动规律（平滑启停）的间歇输出，并利用其独特的机械结构，在停止期实现刚性的自锁固定。

它是一种“以机械结构的确定性，来保证运动精度和可靠性”的经典设计，在高速、重载、长周期连续工作的自动化场合，其综合性能往往优于纯电控方案。选择合适的凸轮分割器，关键在于根据工位数、分度角、负载扭矩、转速、精度要求等参数进行计算和选型。
