樱田鑫凸轮分割器助力提升工效

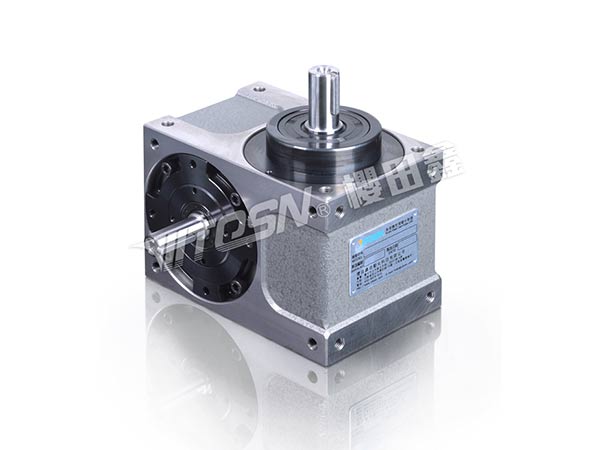

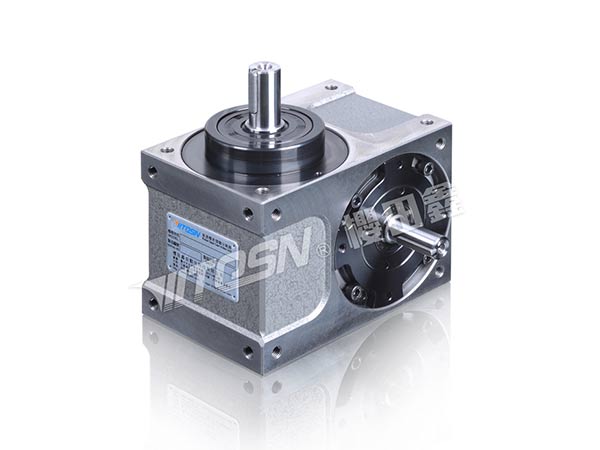

DS心轴型分割器
DS心轴型分割器

DS心轴型分割器

1、此系列机种为典型传统式心轴造型,其出力轴具有较小旋转惯量故适合高速旋转动作;

2、其安装配件之加工安装配合齿轮、联轴器或联轴盘、需特别注意孔径公差(+0.015/-0)及键槽公差(+0.015/-0);

3、其使用场合在输送带驱动、齿轮驱动、无间隙联轴器结合驱动居多。

在线咨询

服务热线:400-687-8610

产品型号

Product model

分割器规格(轴间距/mm)2532384560708083100110140180
适配电机功率(kw) 0.040.06/0.090.09/0.120.12/0.150.15/0.370.15/0.370.37/0.750.37/0.750.75/1.51.5/2.2
分割数2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48,60,72
摇摆角度(deg)5,10,15,30,45,60,90
减速比3,4,5,6,8,10,12
入力轴转速(rpm)0-700(依实际负载而定,特殊要求请另行告知)
安装面VW1-6六面任意安装(在选购时需注明安装面,以免影响注油孔的位置)
图纸下载

运动类型

TYPE OF MOTION

  • 升降摇摆、分度型

    升降摇摆、分度型

    当摇摆传动机构运作时,等速度的旋转输入轴使输出轴向前和向后旋转,并是平面下降。输出轴在摆动时可设定在旋转行程的中心点停动,也可以根据设定的旋转角度和升降行程。

  • 间歇停止型

    间歇停止型

    停顿、转位、停顿、转位,转位分度器作间歇性分度回转运动。通常输入轴转一周,输出轴完成一个工位,即1个停顿+1个转位。

  • 左右摇摆型

    左右摇摆型

    由输入轴作连续和一致的回转,而输出轴作往返式摆动运动的驱动装置。当转位驱动器正处于转位或停顿位置时,相对应的摆动驱动器也正好处于摆动或上下的位置,这样可以实现同步,以完成一整套动作,可用于搬运工件。

  • 任意停止型

    任意停止型

    连续驱动器可视为运转最平稳的减速机。特别适用于对转动要求平滑、输出扭距高且不发生任何驱动损失或无效行程的机械装置。连续驱动器可用于要求多相转位、自由转位或确定最终点的驱动装置上。
