樱田鑫凸轮分割器助力提升工效

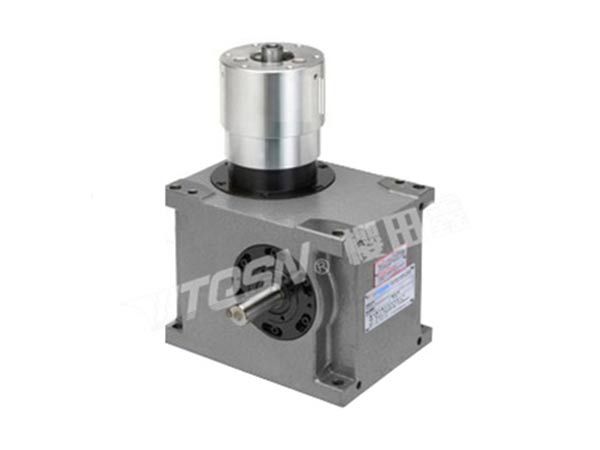

DH升降摇摆法兰型分割器

1、出力为法兰设计,可搭配较大直径圆盘;

2、中间的出力轴可设计为中空轴,配合气油压回转接头,容易控制治具夹取;

3、此系列可设计分离顶升型,其出力轴心轴可单独做上下运动,法兰作间歇分割。

在线咨询

服务热线:400-687-8610

产品型号

Product model

分割器规格(轴间距/mm)457080110
适配电机功率(kw)0.12/0.150.12/0.150.20/0.370.37/0.75
升降行程(mm)max.15max.30max.40max.55
分割数2,3,4,5,6,8,10,12,15,16,20,24,30,32
入力轴转速(rpm)0-100(依实际负载而定,特殊要求请另行告知)
摇摆角度(deg)5,10,15,30,45,60,90
安装面VW1-6六面任意安装(在选购时需注明安装面,以免影响注油孔的位置)
图纸下载

运动类型

TYPE OF MOTION

  • 升降摇摆、分度型

    升降摇摆、分度型

    当摇摆传动机构运作时,等速度的旋转输入轴使输出轴向前和向后旋转,并是平面下降。输出轴在摆动时可设定在旋转行程的中心点停动,也可以根据设定的旋转角度和升降行程。

  • 间歇停止型

    间歇停止型

    停顿、转位、停顿、转位,转位分度器作间歇性分度回转运动。通常输入轴转一周,输出轴完成一个工位,即1个停顿+1个转位。

  • 左右摇摆型

    左右摇摆型

    由输入轴作连续和一致的回转,而输出轴作往返式摆动运动的驱动装置。当转位驱动器正处于转位或停顿位置时,相对应的摆动驱动器也正好处于摆动或上下的位置,这样可以实现同步,以完成一整套动作,可用于搬运工件。

  • 任意停止型

    任意停止型

    连续驱动器可视为运转最平稳的减速机。特别适用于对转动要求平滑、输出扭距高且不发生任何驱动损失或无效行程的机械装置。连续驱动器可用于要求多相转位、自由转位或确定最终点的驱动装置上。

应用范围

SCOPE OF APPLICATION

  • 焊接机

    焊接机

  • 焊接机

    焊接机

  • 焊接机

    焊接机

  • 胶囊机

    胶囊机

  • 自动攻牙机

    自动攻牙机

  • 自动攻牙机

    自动攻牙机

  • 自动灌装机

    自动灌装机

  • 检测机

    检测机

  • 冲床铆压机

    冲床铆压机

  • 自动包装机

    自动包装机

  • 焊接机

    焊接机

  • 焊接机

    焊接机

  • 焊接机

    焊接机

  • 胶囊机

    胶囊机

  • 自动攻牙机

    自动攻牙机

  • 自动灌装机

    自动灌装机
