中空旋转平台的作用和用途
一句话概括

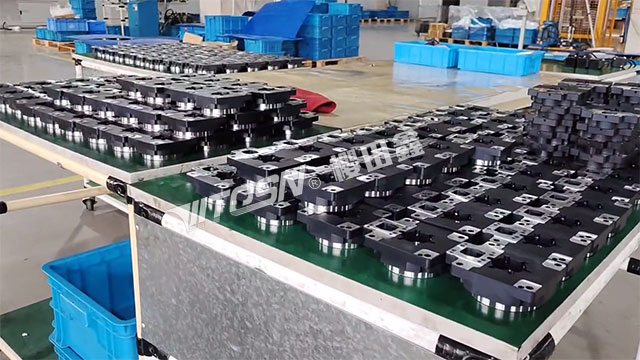

中空旋转平台是一种集成了高精度旋转角度定位功能和中空结构的机电一体化装置。它本质上是一个“自带轴承和驱动的精密转台”，其核心特点是中间有一个通孔。
核心作用
它的作用可以分解为以下几个关键点：
1.高精度定位与旋转：通过匹配不同种类的电机（伺服、步进），可以实现极高的旋转角度定位精度（通常可达±30角秒以内，高端型号可达±5角秒）。它可以进行任意角度的分度（如每次转90°、15°等）和连续旋转。

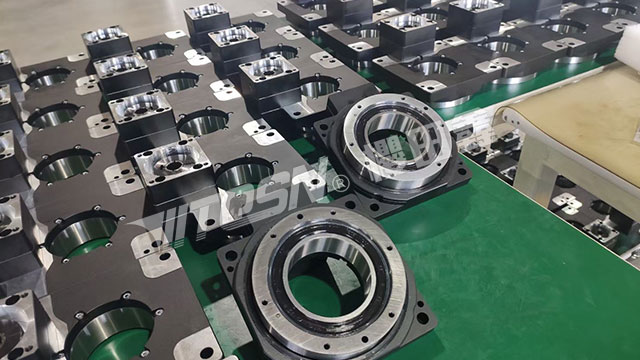

2.承载与传递扭矩：其内部集成了交叉滚子轴承，因此具有强大的轴向和径向承载能力，能够直接安装沉重的负载（如机械臂、大型治具）并稳定地传递扭矩。
3.中空结构提供通道：这是它区别于普通DD马达和分度盘的最显著特征。中间的通孔为线缆（电、气、信号）、管道（气路、水路）、激光束等提供了完美的穿线路径。
4.简化结构设计：通过中空孔走线，可以避免外部线缆在旋转过程中发生缠绕，极大地简化了机械结构设计，提高了设备的可靠性和使用寿命，并使设备外观更加整洁。
主要用途（应用领域）
凭借其上述作用，中空旋转平台被广泛应用于需要精密旋转和解决线缆缠绕问题的自动化领域：
1.工业机器人/机械臂
应用：作为机器人的关节（如底座、肩部关节），提供精确的回转运动。
优势：中空结构完美解决机器人本体内部的线缆、气管的走线问题，避免旋转时扭断线缆。
2.数控加工与自动化设备
应用：作为第四轴（A轴）集成到三轴加工中心或钻攻中心上，实现精密分度加工。
优势：工件可以一次装夹，完成多个面的加工，大大提高加工效率和精度。中空结构可用于通过冷却液或安装液压卡盘。
3.激光加工设备
应用：用于激光打标机、激光切割机、激光焊接机的旋转工作台。
优势：高精度定位确保加工精度，中空孔可以让激光束从平台中心穿过，直接作用于下方的工件，结构非常紧凑。
4.精密检测与测量设备
应用：在CCD视觉检测、光学检测设备中，用于旋转产品，以便从各个角度进行拍摄和测量。
优势：旋转精度高，确保测量结果的重复性和准确性；线缆可从中间穿过，保持设备整洁，避免干扰测量。
5.自动化生产线与装配
应用：在流水线上用作分度盘，实现工位的精确切换；或在装配站用于旋转产品到最佳装配角度。
优势：承载能力强，可直接安装大型治具和产品；定位速度快且准，提高生产效率。
6.医疗与半导体设备
应用：用于精密医疗器械（如DNA测序仪）、晶圆搬运机器人、半导体封装设备等。
优势：满足这些领域对超高精度、高洁净度和高可靠性的苛刻要求。
与类似设备（如DD马达、凸轮分度器）的对比
特性 中空旋转平台 DD马达（直驱马达） 凸轮分度器
精度 高 极高 中等
速度 高 很高 中（高速性能好）
刚性 高 很高 非常高
中空结构 是（核心特点） 可选（非标配） 通常无
成本 中高 高 中
主要用途 精密定位、避免线缆缠绕 超高精度、高转速应用 重负载、高速间歇运动
总结
中空旋转平台的核心价值在于它巧妙地解决了“精密旋转运动”与“管线布置”之间的矛盾。 它不是一个简单的零部件，而是一个系统解决方案，能够帮助设备工程师设计出更简洁、更可靠、更高性能的自动化设备。
在选择时，需要重点关注其精度、重复定位精度、承载扭矩、孔径大小以及刚性等参数。
