中空旋转平台负载时晃动或偏移的解决方案

中空旋转平台负载时晃动或偏移的解决方案

中空旋转平台在负载下出现晃动或偏移，通常与机械刚性、负载分布或传动系统问题有关。以下是系统性的解决方法：

1. 机械结构检查与加固

刚性提升措施

•     检查安装底座：确保平台安装面平整且有足够刚性（建议平面度≤0.02mm/m²）




•     增加支撑结构：对于大直径平台(>Φ300mm)，考虑增加辅助支撑轴承




•     法兰连接检查：确认电机法兰与平台的连接螺栓扭矩达标（按厂家规格）

负载匹配验证

    校核负载参数：

•         轴向载荷 ≤ 额定值的70%




•         径向载荷 ≤ 额定值的50%




•         倾覆力矩 ≤ 额定值的30%

    动态平衡测试：当转速>30rpm时，需做动平衡校正（建议不平衡量≤G2.5级）

2. 传动系统优化

减速机构调整

•     谐波减速机型：检查柔轮是否疲劳（更换周期通常为10,000-20,000小时）




•     行星减速机型：调整齿轮啮合间隙（侧隙建议0.05-0.1mm）




•     直接驱动型：检查磁极位置校准（需专用伺服驱动器完成）

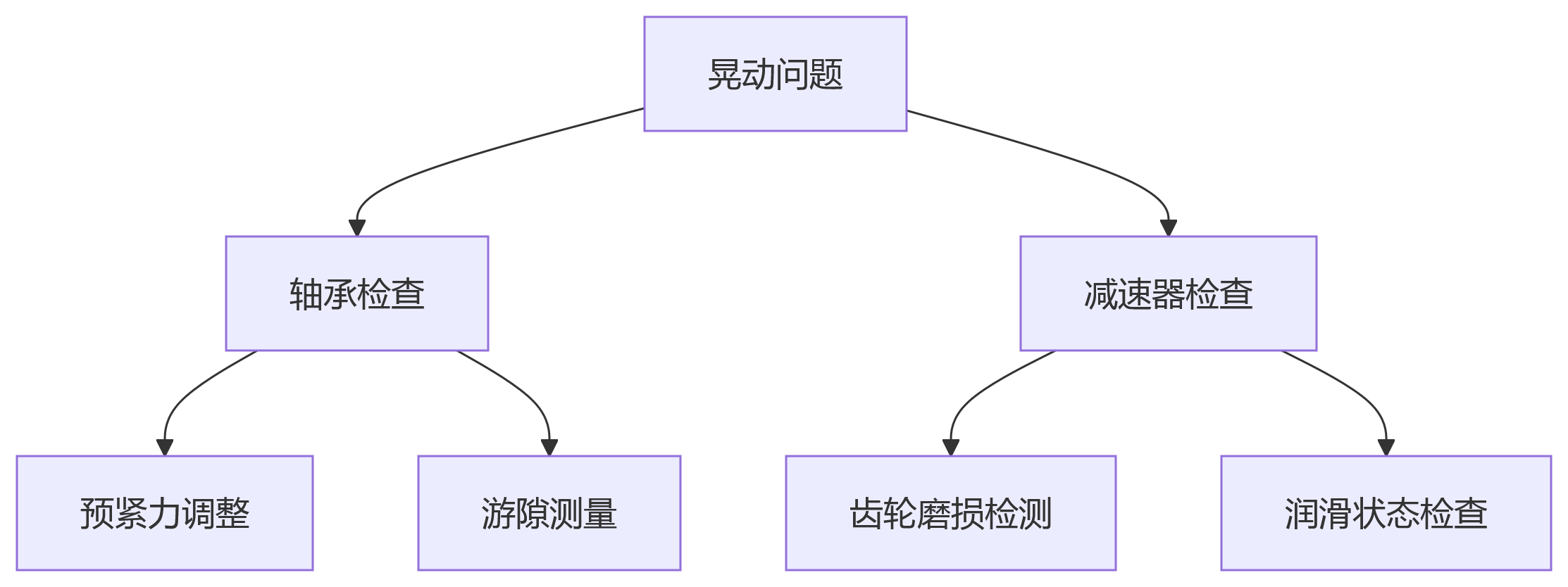

关键部件维护

3. 动态性能优化

伺服参数调整

    刚性设置：

•         位置环增益：逐步提高至不发生振荡（典型值15-25Hz）




•         速度环增益：为位置环的3-5倍

    振动抑制：

•         增加陷波滤波器（针对特定频率）




•         调整转矩滤波器（时间常数0.5-2ms）

运动控制优化

•     加减速曲线：采用S曲线加减速（ jerk时间设为加速时间的20-30%）




•     预压控制：在停止前50ms施加5-10%的反向转矩

4. 特殊工况处理

偏心负载解决方案

   1. 计算偏心距：e = M/F（M=倾覆力矩，F=径向力）

    2.当e > 平台半径的1/10时：

•         增加配重平衡




•         改用更大规格平台




•         设计辅助导向机构

热变形控制

    连续工作温升＞15℃时：

•         增加散热片（推荐表面积≥0.1m²/kW）




•         采用循环油冷（油温控制在35±5℃）

5. 进阶诊断方法

振动频谱分析

频率特征                   可能原因            解决方案

1×转速频率              动不平衡            做动平衡校正

2-3×转速频率           轴承缺陷            更换轴承

齿轮啮合频率            减速器问题          调整齿轮间隙

建议处理流程：

    1.空载测试确认基础性能

    2.逐步增加负载至50%、80%、100%额定值

    3.使用激光干涉仪测量径向跳动（建议≤0.02mm）

    4.必要时采用应变片测量结构变形

对于高精度应用（＜30角秒），建议在恒温环境下使用并做实时误差补偿。
