樱田鑫中空旋转平台高精高刚高扭矩高稳定

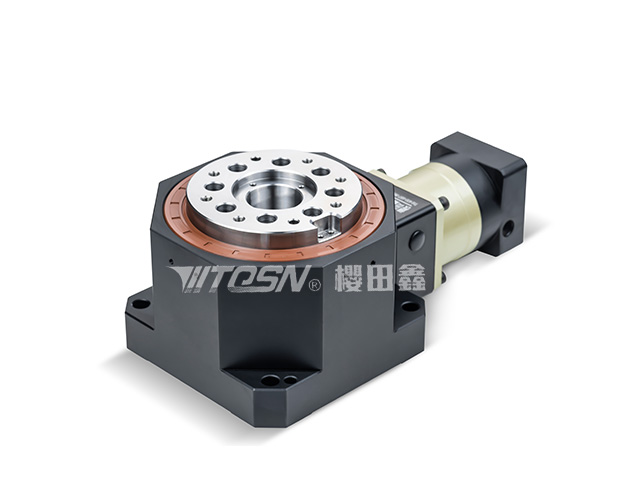

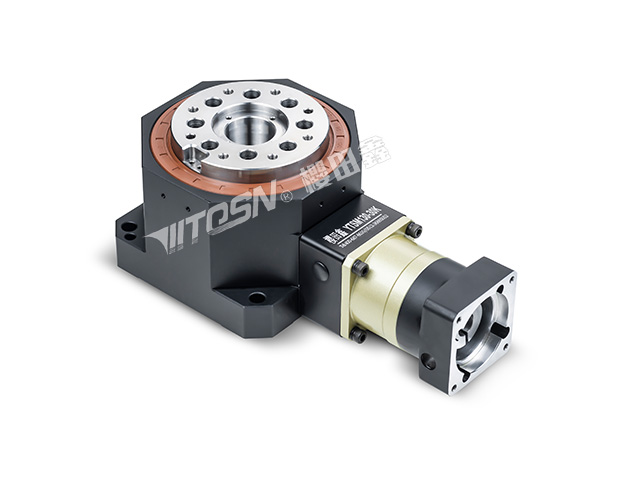

YTSM225直角型中空旋转平台

轴承结构:交叉滚子轴承

减速比:15/21/30/60/75/105/120/150/210/300

传达精度:≤30acrsec

重复定位精度:正负5acrsec


在线咨询

服务热线:400-687-8610

产品型号

Product model


性能参数
旋转平台轴承交叉滚子轴承旋转平台平面度0.01mm
减速比15/21/30/60/75/105/120/150/210/300输出端外圆跳动0.01mm
容许径向负载19500N容许轴向负载(Max)19500N
容许盘面转速200rpm平均寿命20000h
传达精度≤30arcsec背隙15arcsec
重复定位精度≤5arcsec噪音≤67dB
一体机 中空旋转平台 行星减速机
YTSM225-15K YTS225-03 (3速比) VRB120(5速比)
YTSM225-21K VRB120(7速比)
YTSM225-30K VRB120(10速比)
YTSM225-60K VRB120(20速比)
YTSM225-75K VRB120(25速比)
YTSM225-105K VRB120(35速比)
YTSM225-120K VRB120(40速比)
YTSM225-150K VRB120(50速比)
YTSM225-210K VRB120(70速比)
YTSM225-300K VRB120(100速比)


图纸下载

DRAWING DOWNLOAD

应用范围

SCOPE OF APPLICATION

  • 制药设备

    制药设备

  • 雷达

    雷达

  • 金属加工

    金属加工

  • 卫星通讯

    卫星通讯

  • 机械手关节

    机械手关节

  • 印刷机械

    印刷机械

  • 数控分度装置

    数控分度装置

  • 医疗设备

    医疗设备

  • 自动化生产线

    自动化生产线

  • 机床加工

    机床加工

  • 印刷机械

    印刷机械

  • 数控分度装置

    数控分度装置

  • 医疗设备

    医疗设备

  • 自动化生产线

    自动化生产线

  • 医疗设备

    医疗设备

  • 金属加工

    金属加工
